برج خنک کننده مدار باز ابارا

مکانیزم خنک شدن در برج­ های خنک کننده بر اساس تبخیر آب در حال جریان است. در این عمل فقط آب خالص بخار شده از سیستم خارج شده و املاح موجود در آب در سیستم باقی می ­مانند. در مناطقی که آب مورد استفاده نامطلوب است، املاح باقی مانده از تبخیر بیش از حد مجاز بوده و باعث افزایش املاح محلول در آب می­ شود. بدین ترتیب در طول زمان املاح اضافه در قسمت­ های مختلف تجهیزات تهویه مطبوع همچون چیلر، مبدل و غیره رسوب کرده و صدمات جدی به آن ­ها وارد می ­نماید و سبب تحمیل هزینه­‌ های زیادی به مصرف کننده می­ شود. علاوه بر آن، اجرای عملیات رسوب زدایی مستلزم خاموش کردن سیستم تهویه مطبوع در کل مدت انجام که حداقل دو روز است، می­ باشد. این موضوع در کارخانجات، نیروگاه ­ها و برخی پروژه ­ها که از سیستم تهویه مطبوع در خط تولید استفاده می ­گردد، موجب توقف تولید می­ گردد.

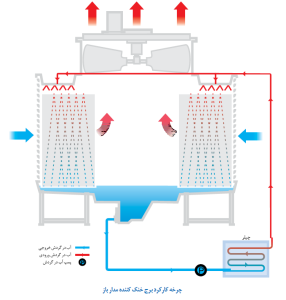

خنك شدن آب در برج ‌های خنك كننده به واسطه عمل تبخير و جابجايی آب در دستگاه حاصل می شود. از طرفی به واسطه ی تبخير آب احتمال تشكيل رسوب در داخل برج خنك كننده بالا می رود. تشكيل رسوب در برج‌ های خنك كننده رابطه ی مستقيمی با كيفيت آب داخل آن دارد لذا در پروژه‌ هايی كه آب در گردش برج خنك كننده از كيفيت بالايی برخوردار بوده و احتمال تشكيل رسوب در آن پايين می باشد(به واسطه نگهداری صحيح و پيوسته اپراتور از دستگاه) از برج‌ های خنك كننده مدار باز استفاده می شود. در اين حالت جهت كنترل سختی آب از سختی گيرهای رزينی و الكترومغناطيسی می توان استفاده نمود.

در برج­ های مدار بسته آب وروردی به برج به جای جاری شدن بر روی فیل ­پک ­ها وارد تیوب ­های مسی فین ­دار خاصی که در برج وجود دارد، می­ شود و چرخه جدیدی از آب در برج از بالا روی تیوب­ های مسی ریخته شده و گرمای تیوب­ های مسی و آب درون آن­ ها را گرفته و آن­ ها را خنک می ­کند. بنابراین آبی که در چرخه سیستم تهویه مطبوع است، بدون ارتباط با فضای خارجی و همچنین بدون تبخیر و غلیظ شدن همواره در یک مدار بسته، گردش کرده و خنک می­ شود.

این چرخه جدید آب پس از گرفتن گرمای تیوب­ های مسی بر روی فیل پک ­های در مسیر، ریخته سپس خنک شده و به تشتک پایین برج می ­ریزد. آب خنک داخل تشتک برج به وسیله پمپ مخصوص که در خارج برج جاسازی شده به بالای برج منتقل می ­گردد و این چرخه مدام ادامه می­ یابد.

برج ­های خنک کننده مدار بسته مدل MXC-UW در دو نوع کم صدا و فوق کم صدا تولید می ­شوند.

برج‌­های خنک کننده مدار باز مدل SDCU در دو نوع کم صدا و فوق کم صدا تولید می­ شوند.

قابلیت ها ویژگی‌ها

1. بهینه‌سازی مصرف آب و انرژی در بارهای جزئی
   برج‌های خنک‌کننده نسل جدید با طراحی مکعب‌مستطیل و مکش جانبی هوا از دو ضلع، این امکان را فراهم می‌سازند تا در دستگاه های چند سلولی، در شرایطی که چیلر با بار جزئی کار می‌کند،  به‌صورت مدولار و متناسب با ظرفیت مورد نیاز، هر سلول زیر بار آمده و متناسباً الکتروموتورها روشن و یا خاموش گردند که به‌این‌ترتیب به میزان قابل توجه ای صرفه‌جویی در مصرف آب و انرژی الکتریکی به‌دست آورد.

2. کاهش اتلاف آب (Splash Control)
   طراحی هندسی و جانمایی پکینگ‌ها (فیل‌پک‌ها) در زیر نازل‌ها به‌گونه‌ای است که از پرتاب قطرات آب به بیرون جلوگیری شده و میزان پاشش جانبی به حداقل می‌رسد. همچنین با استفاده از الیمیناتورهای چند مرحله‌ای از جنس مقاوم، از هدررفت قطرات معلق در جریان هوای خروجی جلوگیری می گردد.

3. کرکره‌های ورودی هوا (Air Louvers)
   ورودی‌های هوا به کرکره‌هایی از جنس UPVC مقاوم در برابر UV و شرایط جوی سخت مجهز شده‌اند که باعث توزیع یکنواخت جریان هوا به سمت فیل‌پک‌ها و جلوگیری از ورود نور مستقیم آفتاب و گرد و غبار به داخل دستگاه می‌شود.

4. طراحی مناسب و صرفه‌جویی در فضای نصب
   به دلیل مکش جانبی هوا، این برج‌ها قابلیت نصب به‌صورت سری و چسبیده به یکدیگر را دارند. این ویژگی در پروژه‌هایی با محدودیت فضایی، موجب صرفه‌جویی قابل توجه در فضای اشغال‌شده می‌گردد.

5. ساختار سبک و مقاوم با طول عمر بالا
   استفاده از آلیاژهای سبک و مقاوم در بدنه، شاسی و قطعات داخلی، ضمن کاهش وزن کلی دستگاه، باعث افزایش مقاومت در برابر خوردگی، پوسیدگی و ارتعاشات مکانیکی شده و طول عمر مفید برج را به شکل چشمگیری افزایش می‌دهد.

6. عملکرد بدون لرزش و پایدار
   شاسی اصلی از فولاد گالوانیزه گرم با طراحی مهندسی‌شده ساخته شده و کلیه بارهای استاتیکی و دینامیکی به‌صورت یکنواخت به آن منتقل می‌گردد. این ویژگی باعث می‌شود دستگاه در حین کار کاملاً پایدار و بدون ارتعاش عمل کند.

7. سهولت در تعمیر و نگهداری
   دسترسی به فضای داخلی برج از طریق درب‌های سرویس بزرگ و ایمن فراهم شده است. این طراحی امکان شست‌وشو، بازدیدهای دوره‌ای، رسوب‌زدایی فیل‌پک‌ها و سایر فعالیت‌های تعمیراتی را بدون نیاز به دمونتاژ قطعات اصلی فراهم می‌سازد.

8. نردبان سرویس داخلی
   برای دسترسی ایمن به قسمت‌های فوقانی برج، نردبان داخلی از جنس فولاد گالوانیزه گرم در یکی از زوایای برج تعبیه شده است تا عملیات تعمیراتی و بازدید فنی به‌آسانی انجام‌پذیر باشد.

9. فیلتر صافی جریان آب (Strainer)
   در مسیر عبور آب از حوضچه پایینی برج به لوله‌های کندانسور چیلر، صافی از جنس پلیکا با توری پلاستیکی نصب شده تا از ورود ذرات معلق و جامد جلوگیری کرده و از ایجاد انسداد یا آسیب به لوله‌ها پیشگیری شود.

10. حفاظت فن (Fan Guard)
    برای جلوگیری از ورود اجسام خارجی به ناحیه فن، سطح فوقانی محفظه فن با توری محافظ از جنس فولاد گالوانیزه گرم ضدزنگ پوشیده شده است که ایمنی عملیاتی را به‌طور کامل تضمین می‌کند.

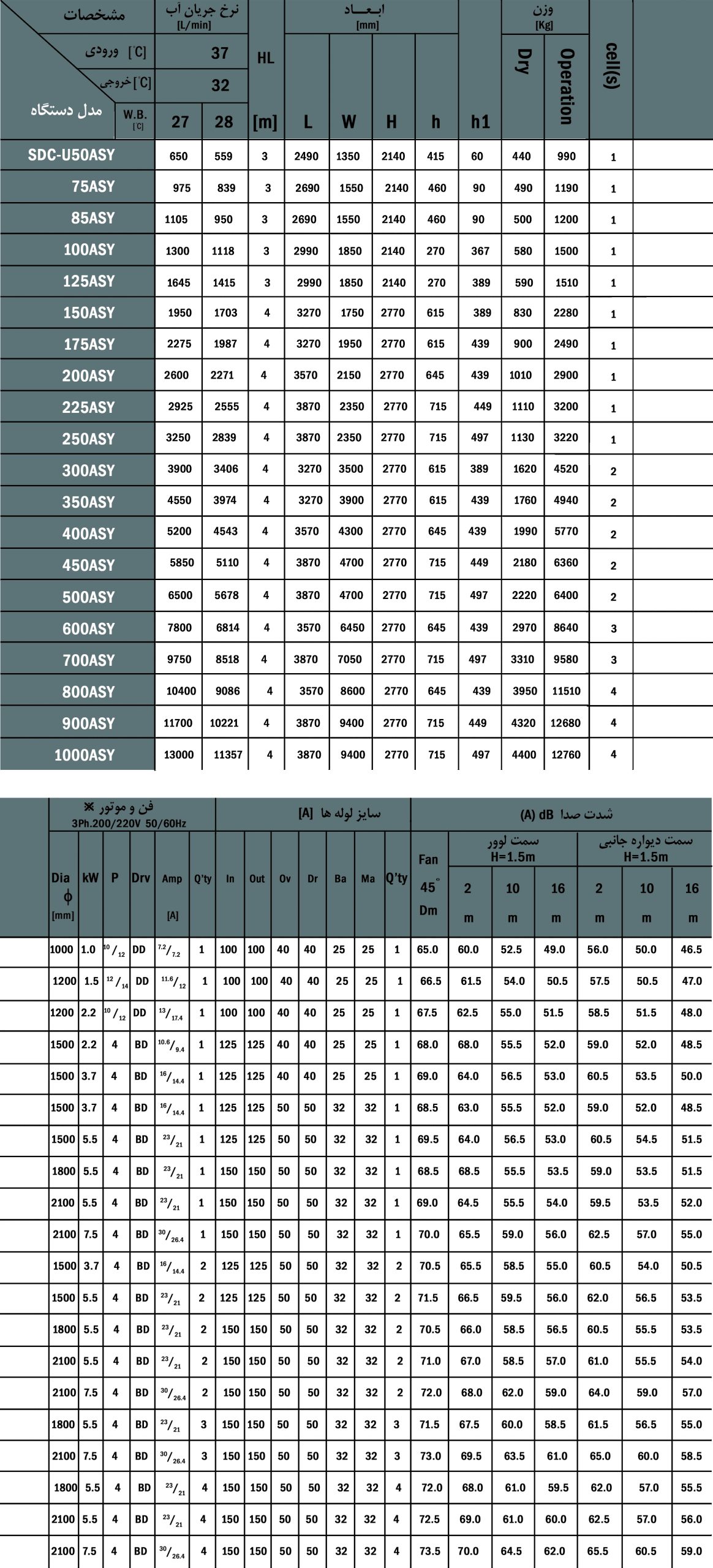

نمونه ­ای از جدول مشخصات برج خنک کننده مدار باز
