یونیت خارجی VRF تی سی ال سری TVM6

• TCLیکی از بزرگ ترین گروه های تولیدی قطعات الکترونیکی در جهان با فناوری فوق پیشرفته است، این کمپانی تشکیل شده از گرو ههای صنعتی، چندرسانه ای، ارتباطات، تکنولوژی اپتوالکترونیک، و لوازم خانگی و واحدهای تجاری است. TCL دارای ۲۶ واحد تحقیق و توسعه در کشورهای آمریکا، فرانسه، سنگاپور، چین و … است و همچنین، ۲۲ پایگاه تولیدی و ساخت در کشورهای لهستان، مکزیک، تایلند، ویتنام، چین و سایر کشورها تاسیس کرده است.

  مجموعه GD TCL Intelligent Heating & Ventilating Equipment CO.,LTD يک شرکت درحال توسعه با تمرکز برفعاليت هاي تحقيق و توسعه، توليد، فروش و خدمات مربوط به تجهيزات تهويه مطبوع است. اين مجموعه طيف کاملي ازدستگاه هاي تهویه مطبوع شامل، سيستم هاي چند پنله کوچک خانگي، سيستم هاي چند پنله مرکزي، دستگاه هاي ماژولارهواخنک، پمپ هاي گرمايي هواخنک، دستگاه هاي مخصوص مناطق با دماي پا يين، دستگاه هاي توليد آب گرم و ساير محصولات مشابه را ارائه مي نمايد. اين مجموعه داراي 4 دپارتمان تحقيق و توسعه و 20 گروه آزمايشگاهي است. با احتساب کارخانه توليدي جديد بخش تهويه مطبوع کمپاني TCL که در سال 2023 ميلادي به بهره برداري رسيده است و همچنين با در نظر گرفتن کارخانه هاي قبلي، در مجموع داراي 27 خط توليدي بين المللي با ظرفيت ساليانه توليد بيش از 2 ميليون دستگاه است.

• گرمایش و سرمایش قدرتمند:سیستم VRF تمام اینورتر سری TMV6 ، به لطف بهره بردن از معتبرترین برندهای جهانی برای کمپرسور، موتور فنDC ، شیر انبساط الکترونیکی با دقت بسیار بالا همراه با سایر قطعات استفاده شده، بهترین عملکرد را در سرمایش وگرمایش دارد.
• کمپرسور اسکرال DC Inverter با تکنولوژی EVI
• تکنولوژی برگشت روغن شش مرحله ای : دستگاه های سری TMV6 درزمینه تکنولوژی جداسازی روغن، برگشت روغن، تعادل روغن و تکنولوژی ذخیره سازی درجایگاه پیشرو قرار دارد. سیستم روغن مجهز به مدیریت دقیق 6 مرحله ای است تا از عملکرد مطمئن و پایدار کمپرسور اطمینان حاصل شود.
• فناوری کنترل روغن چندمرحله ای : فناوری کنترل روغن چندمرحله ای سیستم VRF دارای تعادل مناسب روغن در شرایط کاری بوده تا از کمبود روغن احتمالی در حالت کار دستگاه جلوگیری شود.
• بالانس خودکار روغن : سیستم بالانس روغن، ذخیره سازی روغن در کمپرسور و قابلیت اطمینان آن را بهبود می بخشد تا از عملکرد مناسب دستگاه در حالت سرمایش/گرمایش اطمینان حاصل نماید.
• خنک کننده محافظ ماژول اینورتر: به هنگام کارکرد یونیت های خارجی، بالا بودن دما، فرکانس کمپرسور را کاهش می دهد و این موضوع ضمن کاهش ظرفیت سرمایش، طول عمر کمپرسور را کوتاه می کند. روش خنک کاری با هوا باعث افزایش هدایت حرارتی شده و دفع گرما به خوبی انجام نمی شود اما تکنولوژی خنک کننده ماژولTCL میتواند گرمای برد را دفع کرده و با کاهش دمای کارکرد برد اینورتر، قابلیت اطمینان برد سیستم را بهبود بخشد.
• قابلیت کنترل مبرد با دقت بالا : تکنولوژی ارتقا یافته به سیستم اجازه می دهد تا حجم مبرد را مدیریت کند و همچنین مبرد را در کل سیستم کاهش داده و بازدهی را افزایش دهد.تکنولوژی کنترل کنارگذر مایع، از شیر انبساط الکترونیکی چندگانه استفاده میکند که میتواند جریان مبرد را تنظیم کرده ودرجه بیش گرمایش کمپرسور را کنترل نماید و اطمینان حاصل کند که کمپرسور به طور پربازده و مطمئن کار می کند.
• تکنولوژی پشتیبان عملکردی سه گانه: در یک سیستم با چند یونیت خارجی، اگر یکی از یونیت ها از کار بیفتد، ماژول های دیگر به عنوان پشتیبان عمل کرده تا سیستم بتواند به کار خود ادامه دهد..
• عملیات پشتیبان کمپرسور: در یونیت های دارای دو کمپرسور، اگر یکی از کمپرسورها خراب شود، کمپرسور دیگر می تواند به تنهایی کار کند تا اطمینان حاصل شود که دستگاه می تواند به صورت پایدار و مطمئن عمل نماید
• تکنولوژی عملکرد چرخشی : اگر در یک مجموعه یونیت خارجی، چندین یونیت وجود داشته باشد، ب همنظور اطمینان از تعادل عملکرد کمپرسوردستگاه های مختلف، کنترل ریزپردازنده به صورت خودکار عملکرد دستگاه های مختلف را بالانس می کند تا عمر مفید دستگاه هابهبود یابد.
• طیف ولتاژ کاری گسترده: دستگاه ها م یتوانند در محدوده ولتاژ 290 ولت تا 46 0 ولت (ولتاژ استاندارد ملی 380 ولت 10 ٪) کار کنند و انواع شرایط ولتاژی را برآورده نمایند.
• فناوری آنتالپی دوگانه سرمایش و گرمایش : با استفاده از فناوری افزایش دوگانه آنتالپی سرمایش و گرمایش، امکان سرمایش تا دمای° 56 و گرمایش در دماهای پایین تا°30 -به صورت کارا فراهم می شود
• جابجایی بزرگ کمپرسور و طیف عملکردی فوق گسترده : جابجایی بزرگ تا 98 سی سی که بسیار بیش تر از کمپرسور های معمولی (با جابجایی کوچک تر از 80 سی سی) است وفرکانس عملکرد گسترده 10 تا 140 دور بر ثانیه در مقایسه با 20 تا 100 دور بر ثانیه برای کمپرسورهای معمولی، باعث افزایش توان کمپرسور و قابلیت سرمایش و گرمایش سریع آن شده است.
• روتور کمپرسور ساخته شده از مواد مغناطیسی نئودیمیم: نئودیمیم، آهنربای دائمی مصنوعی، یکی از قوی ترین مواد مغناطیسی بوده که نیروی مغناطیسی آهنربای نئودیمیم 10 برابر آهنربای فریت معمولی است. در حجم یکسان، شدت میدان الکترومغناطیسی قوی تر بوده و گشتاور اولیه بزرگ تر است، درنتیجه بازدهی بالاتر است.
• مبدل حرارتی C شکل دوگانه: مبدل حرارتی C شکل دوگانه با ابعاد متراکم و مساحت فوق العاده بزرگ، باعث افزایش سطح تبادل حرارت شده و در کنارکاهش افت فشار، با افزایش بازدهی، عملکرد بهتری در شرایط بار کامل و نواحی با شرایط آ ب وهوایی گرم و حاره ای خواهد داشت.
• مبدل حرارتی با ترکیب فین های آلومینیومی هیدروفیلیک با پوشش چندگانه و لوله های مسی خان دار (شیار داخلی)
• موتور DC ولتاژ بالا (سیم پیچ متمرکز) : موتور فن یونیت خارجی از یک موتور DC سیم پیچ متمرکز ولتاژ بالا بهره می برد که خروجی پایدارتر و قابل اعتمادتری دارد، این ویژگی به طور مؤثری تلفات راکاهش داده و بازدهی را بهبود می بخشد.
• فن جریان محوری 750 میلی متری سایز بزرگ : فن یونیت خارجی از پره های با اندازه فوق العاده بزرگ 750 میلی متری استفاده م یکند که در مقایسه با فن های دوگانه معمول باقطر 540 میلی متر، دارای حجم هوادهی بیش تر، بازدهی تبادل حرارت بالاتر و سروصدای کم تر است.
• فشار استاتیک فن یونیت خارجی 130 پاسکال : یونیت خارجی سری TMV6 به واسطه بهره بردن از فن ها با پره های جدید و حجم هوادهی بالاتر، اینورتر بودن فن ها وطراحی جدید، دارای فشار استاتیک خارجی بالا تا 130 پاسکال (فشار استاتیک خارجی پیش فرض کارخانه 85 پاسکال است) بوده تا از دفع مناسب حرارت در یونیت خارجی اطمینان حاصل شود.
• عملکرد ضد برف خودکار/عملکرد معکوس فن برای حذف گردوغبار/تکنولوژی تطبیقی در ارتفاع بالا
• فن آوری سه مرحله ای با تکنولوژی سابکول برای رسیدن به میزان سابکول° 36 : مبدل حرارتی و مسیر جریان برای بهبود انتقال حرارت، بهینه شد ه اند. به لطف بهره بردن از چرخه سابکول 3 مرحله ای، ظرفیت تبرید بر مبنای جرم واحد مبرد افزایش یافته و مقاومت جریان مبرد در لوله کاهش یافته است. در این شرایط شیر انبساط الکترونیکی دارای کنترل دقیق تر و عملکرد پایدارتر است.
• اینورتر هوشمند : این دستگاه از تعدادی اینورتر هوشمند با دقت بالا، بازدهی بالا و قابلیت اطمینان بالا برای کنترل موتورهای کمپرسور وفن استفاده می کند تا کنترل را انعطاف پذیرتر، کارآمدتر و هوشمندتر کند.
• تکنولوژی خنک کاری برد اینورتر با مبرد : برد اینورتر یونیت خارجی توسط مبرد خنک می شود تا از خنک کاری مطمئن برد اینورتر در محیط های با دمای بالا هم اطمینان حاصل شود. بنابراین دمای کار ماژول IGBT کاهش یافته و قابلیت اطمینان و عمر مفید سیستم کنترل الکترونیکی بهبود می یابد.
• کنترل هوشمند : در زمان راه اندازی، دستگاه به طور خودکار تعداد یونیت های داخلی و خارجی، وضعیت ارتباط بین یونیت ها و ایرادات نصب را شناسایی می کند تا راه اندازی ساده تر و مطمئن تر انجام شود.
• راهکارهای کنترلی متعدد : سیستم های VRF سری TMV6 راهکارهای کنترلی متعددی را برای مشتریان فراهم می کند.
• سیستم مدیریت هوشمند ساختمان / سیستم مدیریت TCL : این سیستم از تکنولوژی ارتباطی CAN Bus استفاده م یکند. یونیت های داخلی را از طریق مبدل شبکه به کامپیوترمتصل می کند تا کنترل متمرکز و هوشمند کل دستگا هها را فراهم کند.
• عملکرد جعبه سیاه : این یونیت مجهز به یک دستگاه ذخیره سازی داده ملقب به «جعبه سیاه » است که پارامترهای عملیاتی را قبل از خرابی ثبت میکند. این سیستم اطلاعات خرابی را به سرعت پیدا میکند، اطلاعات موثری را برای تعمیر و نگهداری ارائه داده و کارایی تعمیر و نگهداری را بهبود می بخشد.
• اتصال چندگانه هوشمند، انطباق مناسب با چیدما ن های مختلف : به منظور پاسخگویی به نیاز انواع ساختمان ها به تجهیزات تهویه مطبوع، 15 ماژول یونیت خارجی پایه ارائه شده است.ماژول های 25 تا 100 کیلووات را می توان به صورت آزادانه ترکیب کرد و حداکثر به ظرفیت 400 کیلووات رسید. همچنین9 دسته مختلف یونیت داخلی وجود دارد که بیش از 100 مدل متفاوت را برای انتخاب در دسترس قرار می دهد. حداکثر ظرفیت یونیت داخلی 56 کیلووات است. یونیت های خارجی و داخلی را می توان آزادانه و به هم متصل نمود. به یک مجموعه یونیت خارجی می تواند تا 80 یونیت داخلی را متصل نمود.
• طراحی ماژولار با ظرفیت بالا، نصب راحت و صرفه جویی در فضا : حداکثر ظرفیت یک دستگاه 100 کیلووات است،اندازه بدنه کوچک تر باعث صرفه جویی در فضای نصب می شود،کاهش حجم، باعث کاهش در هزینه نیروی کار و زمان نصب می شودونیاز به تجهیزات و مصالح کم تر برای نصب، به معنی صرفه جویی در هزینه های خرید است.
• سیستم های VRF ، ترکیب های مختلف : در پاسخ به نیازهای مختلف انواع ساختمان ها به تجهیزات تهویه مطبوع، مجموعه TCL چهار ماژول یونیت خارجی اصلی را ارائه م یدهد که م یتوانند آزادانه و با بازه های 2 اسب بخار ترکیب شوند تا به حداکثر 144 اسب بخار برسد. در واقع این موضوع باعث می شود که سطح نیاز ظرفیتی برای پروژه های مختلف از کوچک تا بزرگ برآورده گردد.
• طراحی لوله کشی فوق طولانی 1100 متری : حداکثر فاصله بین یونیت داخلی و یونیت خارجی در حالت (یونیت خارجی در ارتفاع بالاتر) 100 متر است. حداکثر فاصله بین یونیت داخلی و یونیت خارجی در حالت(یونیت خارجی در ارتفاع پایین تر) 110 متر است. حداکثر فاصله بین یونیت های داخلی 40 متر است. حداکثر طول واقعی یک خط لوله 220 متر است. حداکثر طول معادل یک خط لوله 240 متر است. طول معادل از اولین انشعاب تا آخرین یونیت داخلی 120 متر است.
• شارژ خودکار مبرد /بررسی خودکار میزان مبرد /عملکرد هوشمند بازیابی مبرد
• عملکرد راه اندازی آزمایشی یک دکمه ای /عملکرد آدرس دهی خودکار/عملکرد خاموش شدن اضطراری برای تعمیر یونیت داخلی
• نرم افزار راه اندازی : نرم افزار را هاندازی به طور ویژه برای دستگاه های TCL توسعه یافته است که می تواند نظارت بر وضعیت و کنترل میزان بار سیستم را انجام دهد.این سیستم می تواند بر پارامترهای عملکردی 4 یونیت خارجی و 80 یونیت داخلی در یک سیستم نظارت کند و پارامترهای عملیاتی را به صورت منحنی و نمودار نشان داد. این موضوع شامل ذخیره داده های اصلی عملکردی می شود تا مهندسان بتوانند با تجزیه و تحلیل داده ها به صورت از راه دور، علت خرابی را بررسی کنند. همچنین شامل عملکرد کنترل بار اجباری تجهیزات است که برای تعمیر و نگهداری در محل پروژه مناسب است.

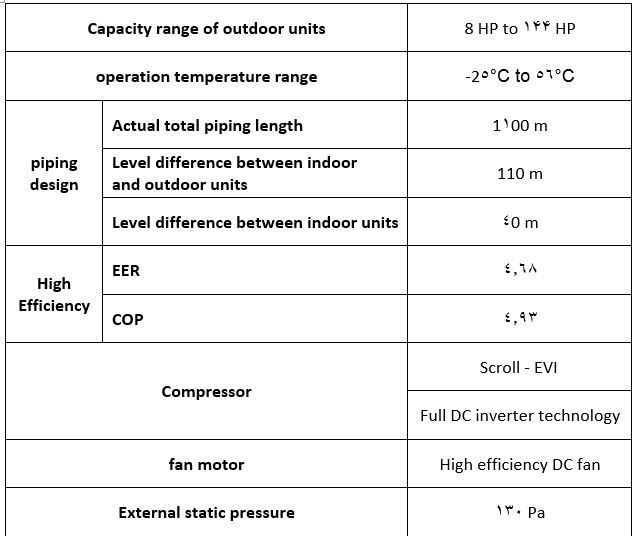

مشخصات فنی محصول :
